正交相机旋转时物体深度显示问题分析
原文作者： siamak
原文链接： A few issues regarding showing depth of the objects during rotation using orthographic camera
一、问题背景

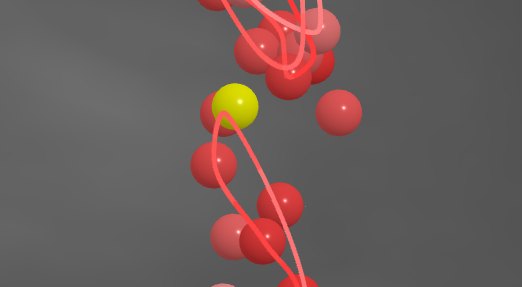

在 Three.js 中，用户 siamak 使用正交相机（OrthographicCamera）构建了一个科学可视化场景。场景包含一组使用非透明 MeshPhong 材质的圆形几何体（圆片），以及连接这些圆片的粗线（Line2 / LineMaterial）。用户希望通过旋转整个组来观察不同深度的元素之间的遮挡关系，即当旋转后某个圆片更靠近相机时，它应该自然地遮挡住位于其后面的圆片及连线。
然而实际效果出现异常：
- 有时相对较远的圆片反而遮挡了较近的圆片；
- 即使圆片之间的遮挡正确，与这些圆片相连的线条却没有正确遵循深度顺序，导致线条“浮”在不应出现的位置上；
- 用户曾尝试使用
renderOrder强制设定绘制顺序，但这样会造成固定的遮挡关系，无法根据旋转动态调整。

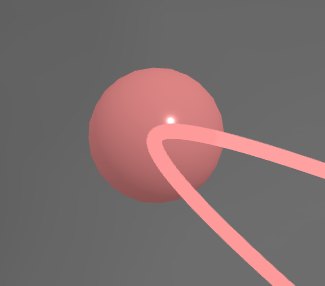

此外，用户还描述了第二个问题：连接线会穿透圆片内部，看起来像圆片是透明的。虽然通过设置 renderOrder 暂时解决了线不穿透的问题，但又导致了上述固定遮挡顺序的副作用。
二、问题分析与解决过程
用户首先贴出了关键设置代码：
matLine.depthWrite = false;
matLine.depthTest = false;
这里使用的是 three.js 版本 174。
论坛成员 manthrax 在看到代码后立即指出：应注释掉这两行，即恢复默认的深度写入和深度测试。
// matLine.depthWrite = false; // 注释掉
// matLine.depthTest = false; // 注释掉
用户按照建议修改后，问题得到解决。
原因解析
在 WebGL/Three.js 中，深度测试（Depth Test） 和 深度写入（Depth Write） 是决定物体遮挡关系的关键机制：
depthTest：决定像素是否通过深度比较。如果启用，片元会将其深度值与深度缓冲区中已有的值进行比较，若比已有值更近（或满足其他比较函数），则写入颜色并更新深度值；否则被丢弃。depthWrite：决定像素的深度值是否写入深度缓冲区。
将两者都设为 false 后，线条将完全忽略深度缓冲区，既不进行深度比较，也不写入深度。这意味着线条会始终绘制在场景上方，无论其实际深度如何。同时，如果圆片仍然正常进行深度测试，就会出现线条“浮”在圆片之上、甚至错误遮挡的现象。
正确的做法通常是：
- 对于透明材质：通常需要保留
depthTest = true，但关闭depthWrite = false，以允许透明物体之间进行正确的深度比较，同时避免透明物体写入深度后导致后面的物体被错误剔除。 - 对于非透明材质（如本例的 MeshPhong 材质）：应该保持
depthTest和depthWrite均为true（默认值），让 GPU 自动根据深度缓冲正确处理遮挡。
用户使用的线条虽然可能是透明或带有特殊渲染的，但直接将两者同时设为 false 是导致问题的主要原因。恢复后，圆片和线条都会参与深度测试和写入，从而获得正确的动态遮挡效果。
三、核心优化要点提炼
1. 正确配置深度测试与深度写入
在 Three.js 中，默认情况下深度测试和深度写入都是开启的，这能保证绝大多数场景中物体之间的正确遮挡关系。不要轻易同时禁用两者。
- 对于非透明材质：保持默认值。
- 对于透明材质：可以设置
depthWrite = false，但通常仍需要depthTest = true，以确保基于深度的正确排序。 - 只有当您明确知道自己在做什么（例如渲染天空盒、特殊后处理效果）时，才考虑修改这些设置。
2. 避免用 renderOrder 替代深度缓冲
renderOrder 控制的是 WebGL 的绘制调用顺序，无法替代深度测试。
在本例中，用户试图通过设置圆片的 renderOrder 高于线条来让圆片始终遮挡线条，但这样会造成固定遮挡，无法随旋转动态调整。
正确的深度排序应依赖深度缓冲区，通过 depthTest 和 depthWrite 来实现。
3. 理解正交相机与透视相机的深度行为
正交相机（OrthographicCamera）保持物体大小不随距离变化，非常适合科学可视化。
但无论使用正交还是透视相机，深度遮挡都基于深度缓冲区。
如果遇到深度相关的问题，应首先检查材质的深度设置，而不是切换相机类型。
若确实需要在正交投影中强调深度感，可以考虑使用透视相机混合渲染，或通过颜色、雾效、光照等手段增强深度感知。
四、GLSL / WebGL 专业术语检查
本讨论涉及多个 WebGL/Three.js 核心术语，以下整理出标准翻译及说明，供读者参考：
| 英文术语 | 标准中文翻译 | 说明 |
|---|---|---|
| Orthographic Camera | 正交相机 | 使用正交投影的相机，物体大小不随距离变化 |
| Perspective Camera | 透视相机 | 使用透视投影的相机，物体近大远小 |
| Depth Test | 深度测试 | GPU 像素级深度比较，决定是否绘制 |
| Depth Write | 深度写入 | 是否将像素深度写入深度缓冲区 |
| Depth Buffer | 深度缓冲区 | 存储每个像素深度值的缓冲区 |
| Render Order | 渲染顺序 | 控制绘制调用顺序，不影响深度测试 |
| Line2 | Line2 | Three.js 中用于渲染粗线的类 |
| LineMaterial | LineMaterial | 与 Line2 配套的线材质 |
| TubeGeometry | 管状几何体 | 将线条转换为管状体以支持粗线效果 |
| MeshPhong Material | Phong 网格材质 | 使用 Phong 光照模型的材质 |
| Render Target | 渲染目标 | 允许将场景渲染到纹理而非屏幕 |
| Depth Sorting | 深度排序 | 处理透明物体渲染顺序的方法 |
术语备注：
原文中“non tranparent meshPong material”应为 “non transparent MeshPhong material” 的笔误。MeshPhongMaterial 是 Three.js 标准材质之一，支持镜面高光和漫反射光照效果。读者在阅读技术论坛帖子时需注意此类打字错误。
五、总结
本问题的根源在于错误地禁用了深度测试和深度写入，导致正交相机旋转时线条和圆片无法正确进行基于深度的遮挡。解决方法简单有效：恢复默认的深度设置。
这提醒我们在 Three.js 开发中，深度缓冲区是场景正确遮挡的基础；除非有特殊需求，否则不应随意关闭相关状态。同时，renderOrder 不能代替深度测试，应正确理解其用途。
原文讨论参与者：siamak（提问者）、manthrax（解答者）
原文发布时间：2026 年 8 月 15 日
原文标签：materials, geometry
