WebGPU 计算着色器——图像直方图

原作者：webgpufundamentals Contributors
原始链接：https://webgpufundamentals.org/webgpu/lessons/webgpu-compute-shaders-histogram.html

本文并非逐句全盘翻译，而是一篇深度解读，带你走通用 WebGPU 计算着色器实现图像直方图的整个过程，并重点剖析每一步的性能优化思路。我们会保留最核心的 WGSL/JavaScript 代码，最后提炼出三个必须掌握的优化要点，并梳理 WebGPU/WGSL 中与 GLSL/WebGL 相对应的专业术语。

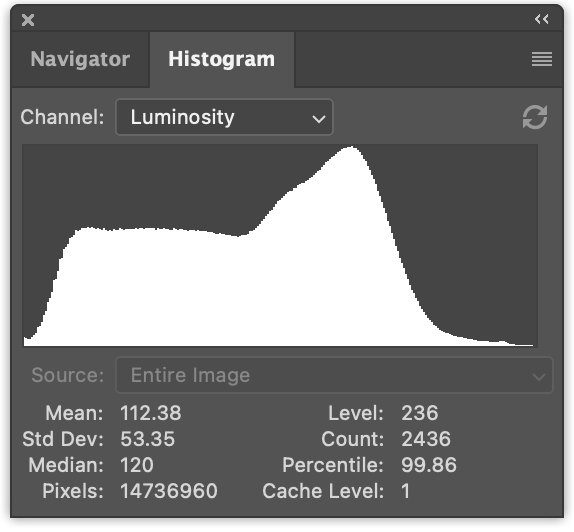

WebGPU Compute Shaders - Image Histogram

1. 什么是图像直方图？

图像直方图统计一张图片中所有像素的亮度分布。对于每个像素，我们计算其亮度（luminance），然后根据亮度值将其分到若干“桶”（bin）中，最后绘制成柱状图。

原文给出一个 6×7 的示例，展示了从颜色到亮度、再到分桶计数的过程。实际使用时，我们通常把亮度值量化到 256 个桶（0~255），这样就能看到照片的明暗分布。

JavaScript 基线实现如下：

// 计算亮度，返回 0 到 1
function srgbLuminance(r, g, b) {
  // from: https://www.w3.org/WAI/GL/wiki/Relative_luminance
  return r * 0.2126 +
         g * 0.7152 +
         b * 0.0722;
}

function computeHistogram(numBins, imgData) {
  const {width, height, data} = imgData;
  const bins = new Array(numBins).fill(0);
  for (let y = 0; y < height; ++y) {
    for (let x = 0; x < width; ++x) {
      const offset = (y * width + x) * 4;
      const r = data[offset + 0] / 255;
      const g = data[offset + 1] / 255;
      const b = data[offset + 2] / 255;
      const v = srgbLuminance(r, g, b);
      const bin = Math.min(numBins - 1, v * numBins) | 0;
      ++bins[bin];
    }
  }
  return bins;
}

这个 JavaScript 版本很简单，但性能一般。接下来我们把它迁移到 WebGPU，并一步步优化。

WebGPU Compute Shaders - Image Histogram

2. WebGPU 初版：单调用，慢得惊人

最自然的迁移方式是把上述循环逻辑直接写成 WGSL 计算着色器，使用一个 workgroup、一个 invocation（即只用一个 GPU “核心”）来遍历所有像素。

@group(0) @binding(0) `var<storage, read_write>` bins: `array<u32>`;
@group(0) @binding(1) var ourTexture: `texture_2d<f32>`;

const kSRGBLuminanceFactors = vec3f(0.2126, 0.7152, 0.0722);
fn srgbLuminance(color: vec3f) -> f32 {
  return saturate(dot(color, kSRGBLuminanceFactors));
}

@compute @workgroup_size(1) fn cs() {
  let size = textureDimensions(ourTexture, 0);
  let numBins = f32(arrayLength(&bins));
  let lastBinIndex = u32(numBins - 1);
  for (var y = 0u; y < size.y; y++) {
    for (var x = 0u; x < size.x; x++) {
      let position = vec2u(x, y);
      let color = textureLoad(ourTexture, position, 0);
      let v = srgbLuminance(color.rgb);
      let bin = min(u32(v * numBins), lastBinIndex);
      bins[bin] += 1;
    }
  }
}

实测：这一版比 JavaScript 慢约 30 倍！ 原因很简单：GPU 单个核心远不如 CPU 核心快，GPU 的威力在于大规模并行，而我们却只用了 1 个 invocation，完全浪费了并行能力。

3. 并行化：每个像素一个 invocation

既然 GPU 擅长并行，那就让每个像素由一个 invocation 处理。我们不再使用循环，而是利用 @builtin(global_invocation_id) 作为像素坐标。

@group(0) @binding(0) `var<storage, read_write>` bins: `array<atomic<u32>`>;
@group(0) @binding(1) var ourTexture: `texture_2d<f32>`;

const kSRGBLuminanceFactors = vec3f(0.2126, 0.7152, 0.0722);
fn srgbLuminance(color: vec3f) -> f32 {
  return saturate(dot(color, kSRGBLuminanceFactors));
}

@compute @workgroup_size(1, 1, 1)
fn cs(@builtin(global_invocation_id) global_invocation_id: vec3u) {
  let numBins = f32(arrayLength(&bins));
  let lastBinIndex = u32(numBins - 1);
  let position = global_invocation_id.xy;
  let color = textureLoad(ourTexture, position, 0);
  let v = srgbLuminance(color.rgb);
  let bin = min(u32(v * numBins), lastBinIndex);
  atomicAdd(&bins[bin], 1u);
}

同时，dispatchWorkgroups 的数量也要改为纹理宽高：

pass.dispatchWorkgroups(texture.width, texture.height);

但是直接 bins[bin] += 1 会出现竞态条件（race condition）：多个 invocation 可能同时读写同一个 bin，导致计数丢失。解决方法是用 atomicAdd 原子操作，并把存储声明为 atomic<u32>。

这一版在原文作者机器上比 JavaScript 快约 4 倍，但原子操作依然会造成等待，仍有优化空间。

4. 利用 workgroup 共享内存 + 分块归约

为了进一步减少全局同步，我们引入**分块（chunk）**思想：

一个 workgroup 处理图像中的一小块区域（例如 256×1）。
每个 workgroup 内部使用共享内存（var<workgroup>）统计本块的直方图。
统计完成后，将本块的直方图写入一个大的 chunks 数组，每个 chunk 对应一个 workgroup。
最后再用一个归约着色器把所有 chunk 求和。

核心 WGSL（分块统计）：

const chunkWidth = 256;
const chunkHeight = 1;
const chunkSize = chunkWidth * chunkHeight;
`var<workgroup>` bins: `array<atomic<u32>`, chunkSize>;
@group(0) @binding(0) `var<storage, read_write>` chunks: `array<array<u32, chunkSize>`>;
@group(0) @binding(1) var ourTexture: `texture_2d<f32>`;

const kSRGBLuminanceFactors = vec3f(0.2126, 0.7152, 0.0722);
fn srgbLuminance(color: vec3f) -> f32 {
  return saturate(dot(color, kSRGBLuminanceFactors));
}

@compute @workgroup_size(chunkWidth, chunkHeight, 1)
fn cs(
  @builtin(global_invocation_id) global_invocation_id: vec3u,
  @builtin(workgroup_id) workgroup_id: vec3u,
  @builtin(local_invocation_id) local_invocation_id: vec3u,
) {
  let size = textureDimensions(ourTexture, 0);
  let position = global_invocation_id.xy;
  if (all(position < size)) {
    let numBins = f32(chunkSize);
    let lastBinIndex = u32(numBins - 1);
    let color = textureLoad(ourTexture, position, 0);
    let v = srgbLuminance(color.rgb);
    let bin = min(u32(v * numBins), lastBinIndex);
    atomicAdd(&bins[bin], 1u);
  }

  workgroupBarrier();

  let chunksAcross = (size.x + chunkWidth - 1) / chunkWidth;
  let chunk = workgroup_id.y * chunksAcross + workgroup_id.x;
  let bin = local_invocation_id.y * chunkWidth + local_invocation_id.x;

  chunks[chunk][bin] = atomicLoad(&bins[bin]);
}

workgroupBarrier() 保证所有 invocation 都完成 atomicAdd 后，才把结果拷贝到 chunks。这样不同 workgroup 之间没有竞争。

归约求和最初使用单个 workgroup，每个 invocation 负责一个 bin，串行累加所有 chunk：

@compute @workgroup_size(chunkSize, 1, 1)
fn cs(@builtin(local_invocation_id) local_invocation_id: vec3u) {
  var sum = u32(0);
  let numChunks = arrayLength(&chunks);
  for (var i = 0u; i < numChunks; i++) {
    sum += chunks[i][local_invocation_id.x];
  }
  chunks[0][local_invocation_id.x] = sum;
}

但原作者发现，这个求和只有 256 个 invocation，远未用满 GPU，耗时甚至超过分块统计。于是改为多步归约（reduce）：每一步让相邻的两个 chunk 相加，结果写回第一个 chunk，步长（stride）逐渐翻倍，直到只剩一个 chunk。这样每一步都可以并行处理大量 chunk。

归约着色器使用 uniform 传入 stride：

struct Uniforms {
  stride: u32,
};

@group(0) @binding(0) `var<storage, read_write>` chunks: `array<array<u32, chunkSize>`>;
@group(0) @binding(1) `var<uniform>` uni: Uniforms;

@compute @workgroup_size(chunkSize, 1, 1)
fn cs(
  @builtin(local_invocation_id) local_invocation_id: vec3u,
  @builtin(workgroup_id) workgroup_id: vec3u,
) {
  let chunk0 = workgroup_id.x * uni.stride * 2;
  let chunk1 = chunk0 + uni.stride;
  let sum = chunks[chunk0][local_invocation_id.x] +
            chunks[chunk1][local_invocation_id.x];
  chunks[chunk0][local_invocation_id.x] = sum;
}

JavaScript 端动态创建每一步的 uniform buffer 和 bind group，然后逐步 dispatch：

const numSteps = Math.ceil(Math.log2(numChunks));
for (let i = 0; i < numSteps; ++i) {
  const stride = 2 ** i;
  const uniformBuffer = device.createBuffer({
    size: 4,
    usage: GPUBufferUsage.UNIFORM,
    mappedAtCreation: true,
  });
  new Uint32Array(uniformBuffer.getMappedRange()).set([stride]);
  uniformBuffer.unmap();
  // ... 创建 bind group 并存入数组
}

// 执行归约
let chunksLeft = numChunks;
sumBindGroups.forEach(bindGroup => {
  pass.setBindGroup(0, bindGroup);
  const dispatchCount = Math.floor(chunksLeft / 2);
  chunksLeft -= dispatchCount;
  pass.dispatchWorkgroups(dispatchCount);
});

最终效果：分块 + 多步归约在原文作者的两台测试机器上都跑进了 1ms 以内，性能大幅提升。

5. 核心优化要点提炼

从上述优化过程中，可以提炼出三个必须牢记的核心要点：

✅ 要点一：榨干 GPU 的并行能力

GPU 的单核心比 CPU 慢，但它的核心数量极多。计算着色器必须设计成大量 invocation 同时工作。例如让每个像素对应一个 invocation，或让每个 chunk 对应一个 workgroup，而不是在单个 invocation 里串行循环。

✅ 要点二：正确处理内存竞争（Race Condition）

多个 invocation 同时读写同一个内存位置会导致数据错误。解决方案有两个层次：

原子操作：atomicAdd、atomicLoad 等，适合粒度很小的累加。
同步屏障：workgroupBarrier() 让同一 workgroup 内的所有 invocation 在某个点集合，保证共享内存的读写顺序。另外，var<workgroup> 声明的共享内存只能在同一 workgroup 内访问，能有效缩小同步范围。

✅ 要点三：分块（Chunking）+ 归约（Reduction）减少全局协调

直接用一个全局数组累加所有像素会导致大量原子操作冲突。更好的做法是：

每个 workgroup 独立处理一小块数据，内部用共享内存统计，最终写出一个局部结果（chunk）。
使用多步归约将众多 chunk 两两合并，步长翻倍，直至得到一个最终结果。这样既保持了高度并行，又大幅降低了跨 workgroup 的同步开销。

6. 专业术语检查（WebGPU/WGSL）

注意：原文基于 WebGPU/WGSL，并非 GLSL/WebGL。但因为 WebGPU 是 WebGL 的下一代标准，两者在概念上有许多对应关系。下面列出原文中出现的核心术语并说明其含义及对应 GLSL/WebGL 概念（如有）。

WGSL/WebGPU 术语	含义	GLSL/WebGL 对应或备注
compute shader	计算着色器，用于通用并行计算	GLSL 中对应 compute shader（OpenGL ES 3.1+）
workgroup	GPU 上调度的最小工作单元，包含一组 invocation	类似 GLSL 中的 work group
invocation	计算着色器的一次执行实例	对应 GLSL 中的 invocation
`var<workgroup>`	工作组共享内存	GLSL 中使用 `shared` 修饰符
`var<storage, read_write>`	可读写存储缓冲	对应 GLSL 中的 SSBO（Shader Storage Buffer Object）
`var<uniform>`	统一变量缓冲	对应 GLSL 中的 UBO（Uniform Buffer Object）
bind group	WebGPU 的资源绑定集合	类似 WebGL 中的 uniform/texture 绑定，但更显式
`texture_2d<f32>`	2D 浮点纹理	对应 GLSL 中的 `sampler2D` / `texture`
`textureLoad`	从纹理指定坐标读取一个纹素	对应 GLSL 中的 `texelFetch`
`textureDimensions`	查询纹理尺寸	GLSL 中为 `textureSize`
`atomicAdd`	原子加操作	GLSL 中同名函数 `atomicAdd`
`workgroupBarrier`	工作组内同步屏障	GLSL 中为 `barrier()`
`@builtin(global_invocation_id)`	全局调用 ID	GLSL 中为 `gl_GlobalInvocationID`
`@builtin(workgroup_id)`	工作组 ID	GLSL 中为 `gl_WorkGroupID`
`@builtin(local_invocation_id)`	组内调用 ID	GLSL 中为 `gl_LocalInvocationID`
`dispatchWorkgroups`	派发若干工作组	GLSL 中为 `glDispatchCompute`

以上术语检查表明，虽然原文是 WGSL，但其概念与 GLSL 计算着色器几乎一一对应，方便有 WebGL/OpenGL 经验的读者迁移理解。

7. 结语

通过这篇深度解读，我们不仅学习了如何用 WebGPU 计算着色器实现图像直方图，更重要的是理解了并行化、原子操作/屏障、分块归约这三个通用优化策略。这些思想同样适用于其他 GPU 计算任务，如粒子模拟、图像滤波、机器学习推理等。希望你能在自己的项目中灵活运用。

原文还包含第二部分的预告：如何直接在 GPU 上绘制直方图，以及基于直方图进行实时视频调整。感兴趣可阅读原文后续章节。
